网络跳线的概念和应用
2023-05-20
网络跳线是一种用于连接不同网络设备或同一网络设备的不同端口的电缆，通常由双绞线和水晶头组成。网络跳线的种类和制作方法根据不同的连接需求和标准而有所差异，本文将对网络跳线的概念和应用进行简要介绍。
网络跳线的概念
网络跳线是一种控制线路板上电流流动的小开关，它的作用是调整设备上不同电信号的通断关系，并以此调节设备的工作状态，如确定主板电压、驱动器的主从关系等。网络跳线基本上由两个部分组成，一部分是固定在主板、硬盘等设备上的，由两根或两根以上金属跳针组成；另一部分是跳线帽，这是一个可以活动的部件，外层是绝缘塑料，内层是导电材料，可以插在跳线针上面，将两根跳线针连接起来。当跳线帽扣在两根跳线针上时是接通状态，有电流通过，我们称之为ON；反之不扣上跳线帽时，就说明是断开的，称之为OFF。
网络跳线根据其连接方式和功能可以分为平行线、交叉线和全反线三种。
平行线：平行线是指两端的芯线顺序相同的网络跳线，一般用来连接两个不同性质的接口，如PC到交换机或路由器等。平行线有两种标准：568A和568B，分别代表了不同的芯线颜色顺序。568A标准为：白绿/绿/白橙/蓝/白蓝/橙/白棕/棕；568B标准为：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕。为了保持兼容性和统一性，一般采用568B标准来制作平行线。
交叉线：交叉线是指两端的芯线顺序不同的网络跳线，一般用来连接两个性质相同的端口，如交换机到交换机或PC到PC等。交叉线的制作方法是在线缆的一端按照568B标准排列芯线，在另一端按照568A标准排列芯线，或者反过来。这样就实现了1-3、2-6、3-1、6-2四对芯线的交换。
全反线：全反线是指两端的芯线顺序完全相反的网络跳线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console口连接的console线。全反线的制作方法是在线缆的一端按照1-8的顺序排列芯线，在另一端按照8-1的顺序排列芯线，即实现了1-8、2-7、3-6、4-5、5-4、6-3、7-2、8-1八对芯线的反转。
综上所述，网络跳线是一种用于连接不同网络设备或同一网络设备的不同端口的电缆，通常由双绞线和水晶头组成。网络跳线的种类和制作方法根据不同的连接需求和标准而有所差异，需要根据实际情况进行选择和制作。网络跳线不仅可以实现网络设备之间的数据传输和信号交换，还可以调节设备的工作状态和参数，是网络布线中不可缺少的组成部分。如果您有需要购买或了解更多关于网络跳线的信息，请联系我们。我们将为您提供专业、优质、诚信的服务。谢谢！
网络跳线的概念
网络跳线是一种控制线路板上电流流动的小开关，它的作用是调整设备上不同电信号的通断关系，并以此调节设备的工作状态，如确定主板电压、驱动器的主从关系等。网络跳线基本上由两个部分组成，一部分是固定在主板、硬盘等设备上的，由两根或两根以上金属跳针组成；另一部分是跳线帽，这是一个可以活动的部件，外层是绝缘塑料，内层是导电材料，可以插在跳线针上面，将两根跳线针连接起来。当跳线帽扣在两根跳线针上时是接通状态，有电流通过，我们称之为ON；反之不扣上跳线帽时，就说明是断开的，称之为OFF。

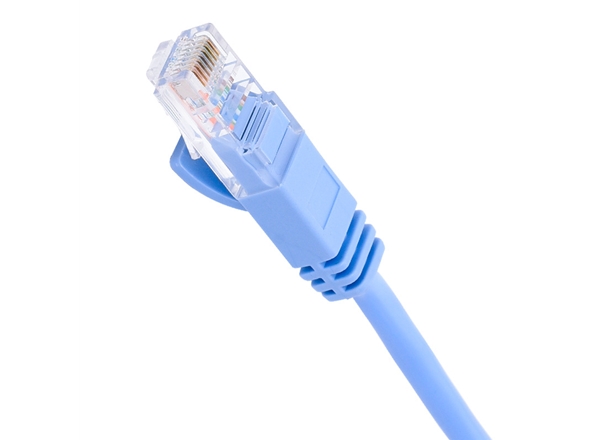

网络跳线也可以指用于连接网络设备或端口的电缆，通常由双绞线和水晶头组成。双绞线是由两根相互缠绕的绝缘铜导线构成，可以有效抵抗电磁干扰和减少信号衰减。水晶头是一种塑料制成的插头，内部有金属触点，可以与RJ-45接口配合使用。RJ-45接口是一种常见的网络接口，有八个引脚，可以传输数据和语音信号。水晶头按照不同的颜色顺序排列双绞线中的八根芯线，并通过压接工具将其固定在水晶头中，形成网络跳线。
网络跳线根据其连接方式和功能可以分为平行线、交叉线和全反线三种。
平行线：平行线是指两端的芯线顺序相同的网络跳线，一般用来连接两个不同性质的接口，如PC到交换机或路由器等。平行线有两种标准：568A和568B，分别代表了不同的芯线颜色顺序。568A标准为：白绿/绿/白橙/蓝/白蓝/橙/白棕/棕；568B标准为：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕。为了保持兼容性和统一性，一般采用568B标准来制作平行线。
交叉线：交叉线是指两端的芯线顺序不同的网络跳线，一般用来连接两个性质相同的端口，如交换机到交换机或PC到PC等。交叉线的制作方法是在线缆的一端按照568B标准排列芯线，在另一端按照568A标准排列芯线，或者反过来。这样就实现了1-3、2-6、3-1、6-2四对芯线的交换。
全反线：全反线是指两端的芯线顺序完全相反的网络跳线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console口连接的console线。全反线的制作方法是在线缆的一端按照1-8的顺序排列芯线，在另一端按照8-1的顺序排列芯线，即实现了1-8、2-7、3-6、4-5、5-4、6-3、7-2、8-1八对芯线的反转。
综上所述，网络跳线是一种用于连接不同网络设备或同一网络设备的不同端口的电缆，通常由双绞线和水晶头组成。网络跳线的种类和制作方法根据不同的连接需求和标准而有所差异，需要根据实际情况进行选择和制作。网络跳线不仅可以实现网络设备之间的数据传输和信号交换，还可以调节设备的工作状态和参数，是网络布线中不可缺少的组成部分。如果您有需要购买或了解更多关于网络跳线的信息，请联系我们。我们将为您提供专业、优质、诚信的服务。谢谢！
